Manuale del Filtro a Carbonio

NOME DEL MODELLO

  • VSV-CFS4

  • VSV-CFS6

  • VSV-CFS8

  • VSV-CFS4-BK

  • VSV-CFS6-BK

  • VSV-CFS8-BK

INFORMAZIONI SULLA SICUREZZA

Si prega di leggere attentamente le informazioni seguenti prima di installare e utilizzare. La non osservanza di queste istruzioni di sicurezza può comportare gravi lesioni e solleverà VIVOSUN da ogni responsabilità e annullerà tutte le garanzie del prodotto.

  1. Controllare e rispettare le leggi e i regolamenti locali per i requisiti di sicurezza aggiuntivi relativi all’installazione e all’operazione del prodotto.

  2. NON UTILIZZARE in ambienti potenzialmente pericolosi, come atmosfere infiammabili, esplosive, corrosive o umide.

  3. Assicurarsi che i sistemi di sicurezza siano in atto in caso di incendio.

  4. NON spruzzare acqua o utilizzare prodotti chimici come benzina, benzene e diluenti per pulire il filtro.

  5. Seguire queste istruzioni; si consiglia di eseguire una pulizia e una manutenzione frequenti per prolungare la durata del prodotto.

  6. I prodotti canalizzati devono sempre essere ventilati verso aree esterne.

  7. Il prodotto è associato a dispositivi con parti in movimento. Prestare attenzione durante l’installazione, l’operazione e la manutenzione. Tenere questo prodotto lontano dai bambini.

  8. NON utilizzare il prodotto se danneggiato al momento della ricezione. Contattaci per una sostituzione, poiché questo è considerato un difetto di fabbricazione.

  9. Utilizzare con ventilatori a condotto in linea e accessori appropriati (tubi dell’aria, morsetti, ecc.) o contattarci per raccomandazioni. Qualsiasi uso improprio degli accessori annullerà le garanzie del prodotto.

  10. Controllare i requisiti delle autorità locali per un corretto smaltimento dei rifiuti e dei residui.

CONTENUTO DEL PRODOTTO

VSV-CFS4/VSV-CFS6/VSV-CFS8

Immagine Nome Numero della scatola

1914170e8f4bdb145ec4bfddbd323ae3

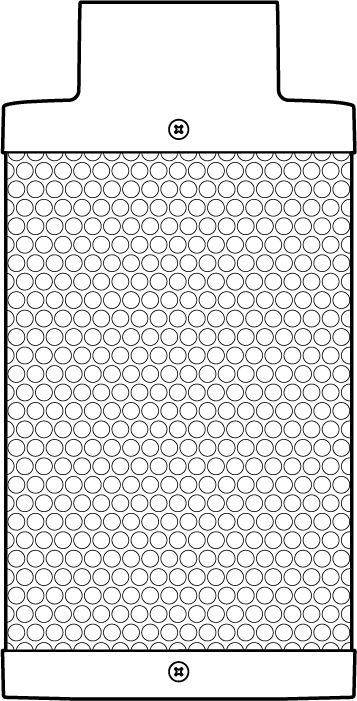

Filtro a Carbonio

1 pz

977c8738113f2d1efc3294818a742b64

Prefiltro

1 pz

ccea0635c8e12b38f03de85cb95458d8

Cinghie di Sospensione

2 pz

VSV-CFS4-BK/VSV-CFS6-BK/VSV-CFS8-BK

Immagine Nome Numero della scatola

f6408c1ec3ed5297d6d6bd88332969e1

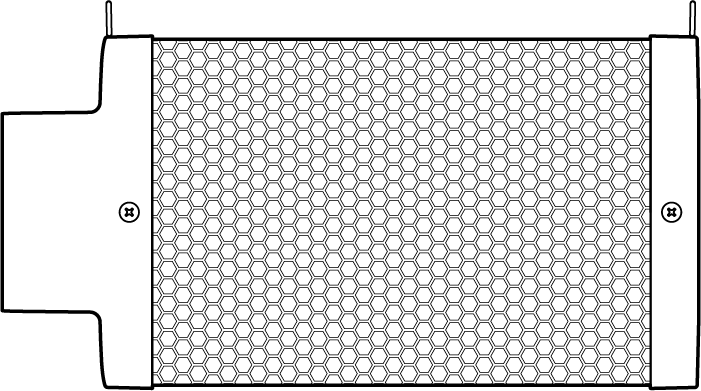

Filtro a Carbonio

1 pz

14c73dd0ba55abf735b834ec30822d3e

Prefiltro

1 pz

d77e521af3152f053f200327ab08a751

Gancio a Corda

2 pz

2b46567e4e7e8c2943f2dd548851634a

Cinghie di Sospensione

2 pz

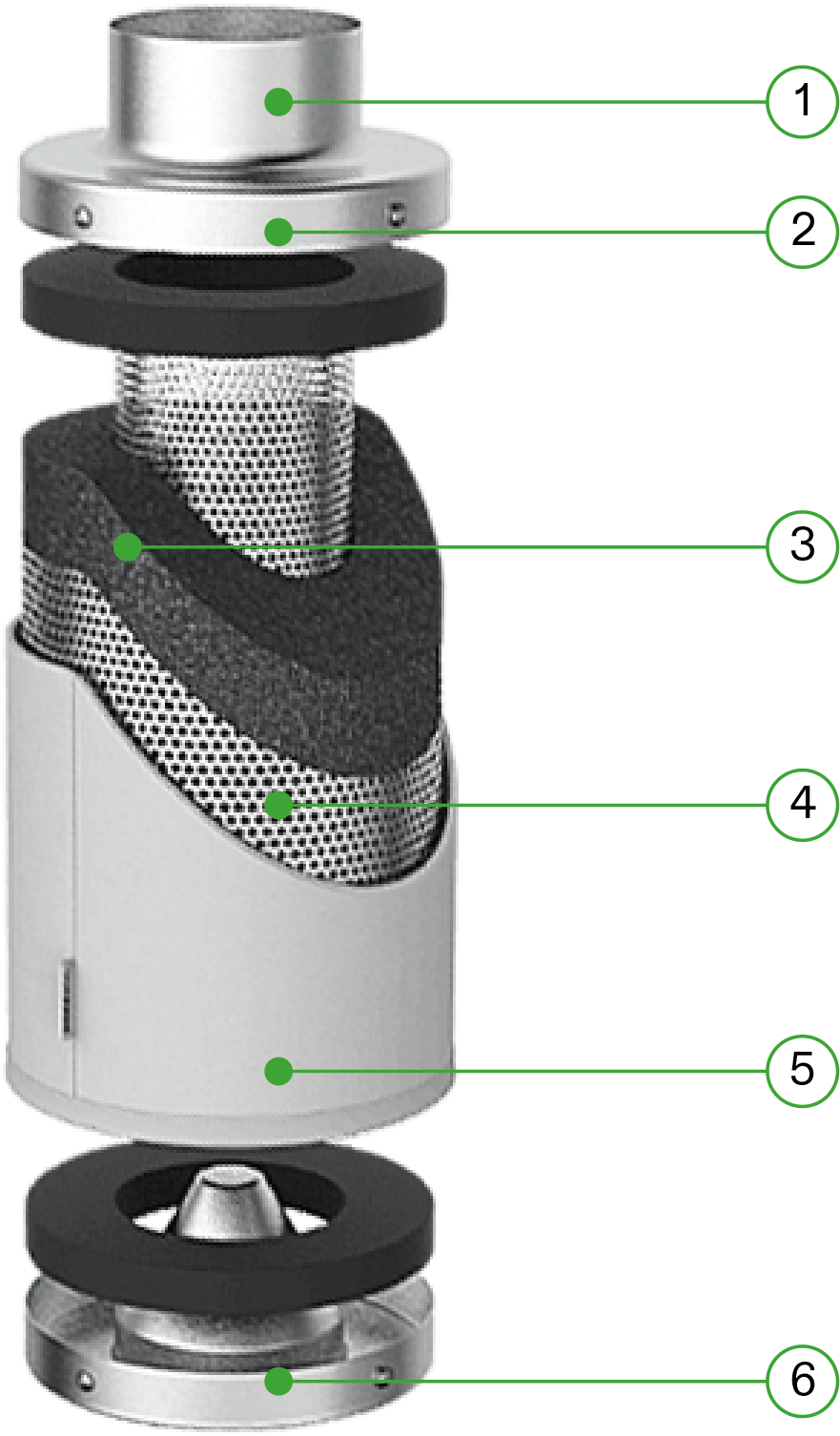

CARATTERISTICHE PRINCIPALI

05cd38efd963c4fbd7f89171cd2b141c

Dimensioni da 4''- 8'' (10,2cm-20,3cm) adatte per diversi tipi di ventilatori a condotto in linea

Brida regolabile e installazione flessibile

Carbone vergine australiano 1200+ RC 412 per un controllo efficiente degli odori

Rete interna ed esterna ad alto flusso d’aria

Prefiltro incluso per prevenire impurità e aumentare la durata

Durevole, lunga durata

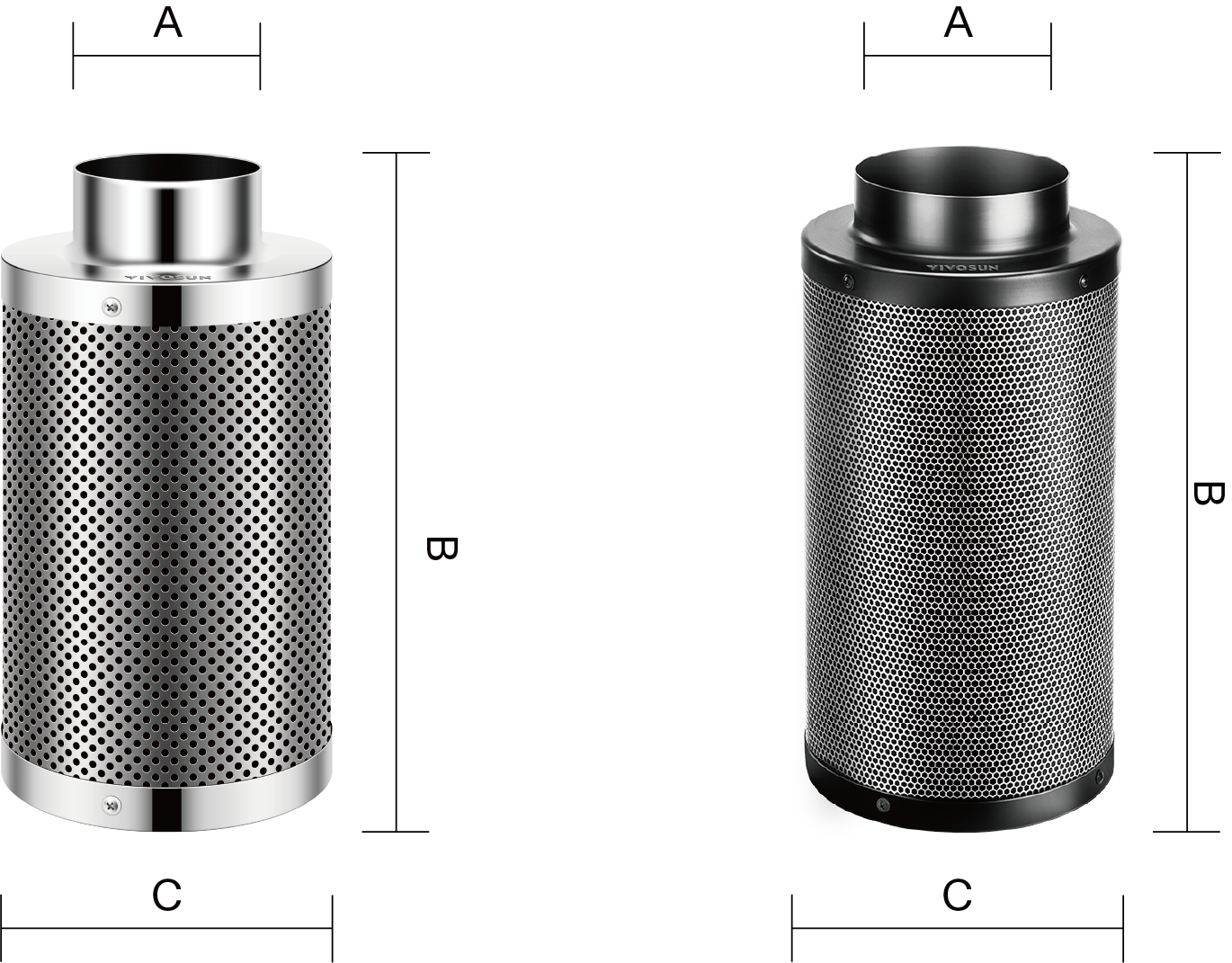

DIMENSIONI

88fbd444bdd52a6fccc068ccb0f0c97f
VSV-CFS4 VSV-CFS6 VSV-CFS8 VSV-CFS4-BK VSV-CFS6-BK VSV-CFS8-BK

A

3.9''/10cm

5.9''/15cm

7.9''/20cm

3.9''/10cm

5.9''/15cm

7.9''/20cm

B

11.8''/30cm

15.7''/40cm

19.7''/50cm

11.8''/30cm

15.7''/40cm

19.7''/50cm

C

6.9''/18cm

8.9''/22cm

10.9''/28cm

6.9''/18cm

8.9''/22cm

10.9''/28cm

INSTALLAZIONE

PASSO 1

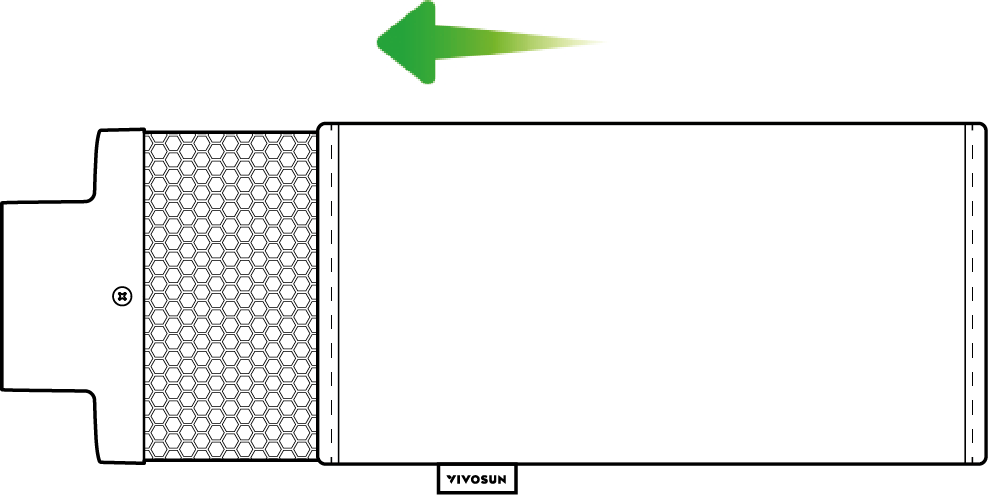

Inserire il tessuto del prefiltro sul filtro per proteggerlo dalla polvere o da altre particelle. Assicurarsi che il tessuto del prefiltro copra completamente la rete metallica del filtro.

289458b68b1933993461434c4032b9cc

PASSO 2

Collegare il filtro a un ventilatore a condotto in linea della stessa dimensione nella direzione appropriata per diverse applicazioni (vedere le istruzioni di installazione della ventilazione seguenti). Utilizzare del nastro adesivo per condotti per fissare la connessione, se necessario.

0f554e20955dcc4896c80dc54ff3e069

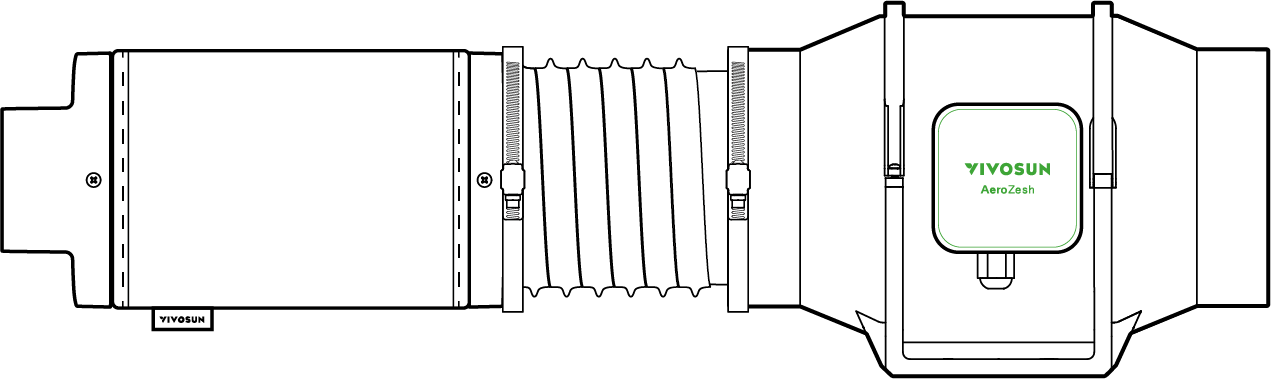

È anche possibile collegare il filtro a un condotto. Utilizzare una morsettiera per fissare la connessione.

9b881165a23905a86c1a59d3855c8c84

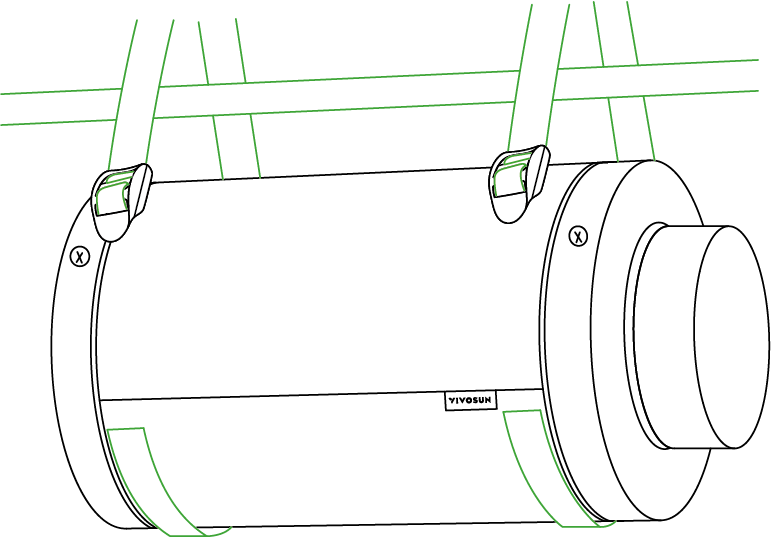

PASSO 3

Avvolgere le due cinghie di sospensione attorno alle brida e a un gancio di sostegno come mostrato nel diagramma.

24bfc0b1861b2660bfc9713d44baab96

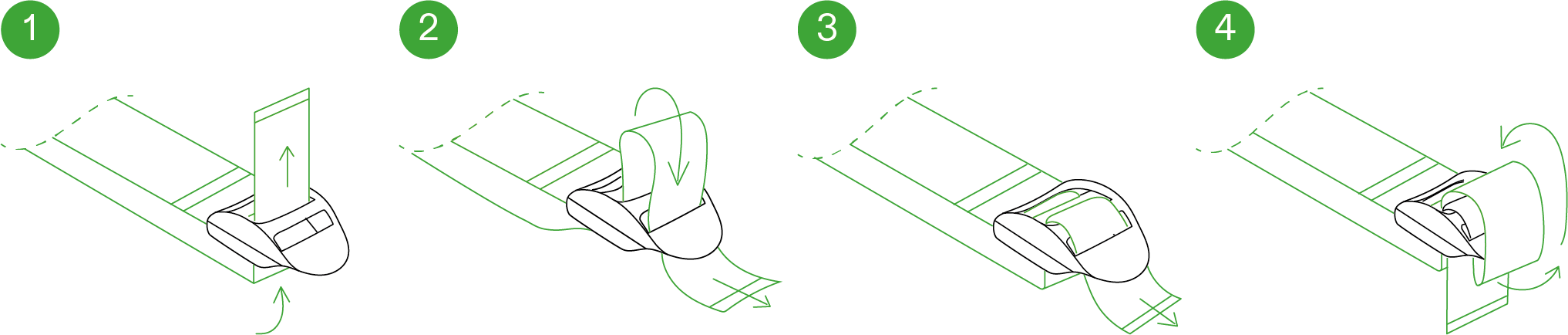

PASSO 4

Far passare la cinghia attraverso la fessura di bloccaggio interna dal fondo. Far passare la cinghia nella fessura di bloccaggio esterna dall’alto. Regolare la lunghezza del ciclo completo se necessario. Infilare l’estremità libera attraverso la fessura centrale del lucchetto per fissare il ciclo.

cb43bbf9133507772ec4cbfe51e486fd

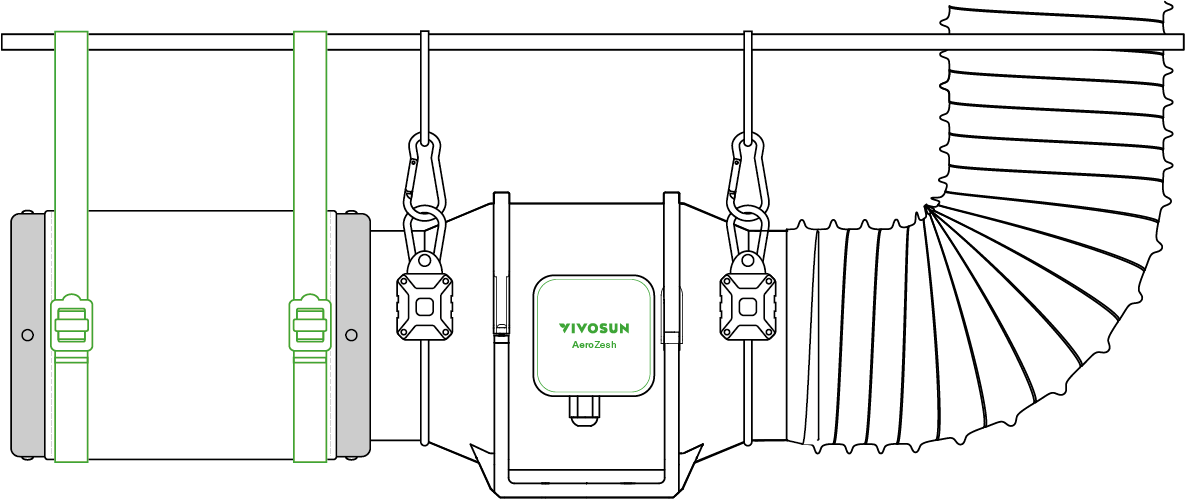

PASSO 5

Collegare il filtro a un ventilatore a condotto in linea o a un condotto a propria scelta.

78b9ceb152e53266f18d58a20469e69e

SOSPENSIONE CON GANCHI A CORDA (VSV-CFS4-BK/VSV-CFS6-BK/VSV-CFS8-BK)

PASSO 1

Avvolgere i ganci a corda attorno a un gancio di sostegno.

b0eb2b743dae44f7dd9fac948fa20bb7

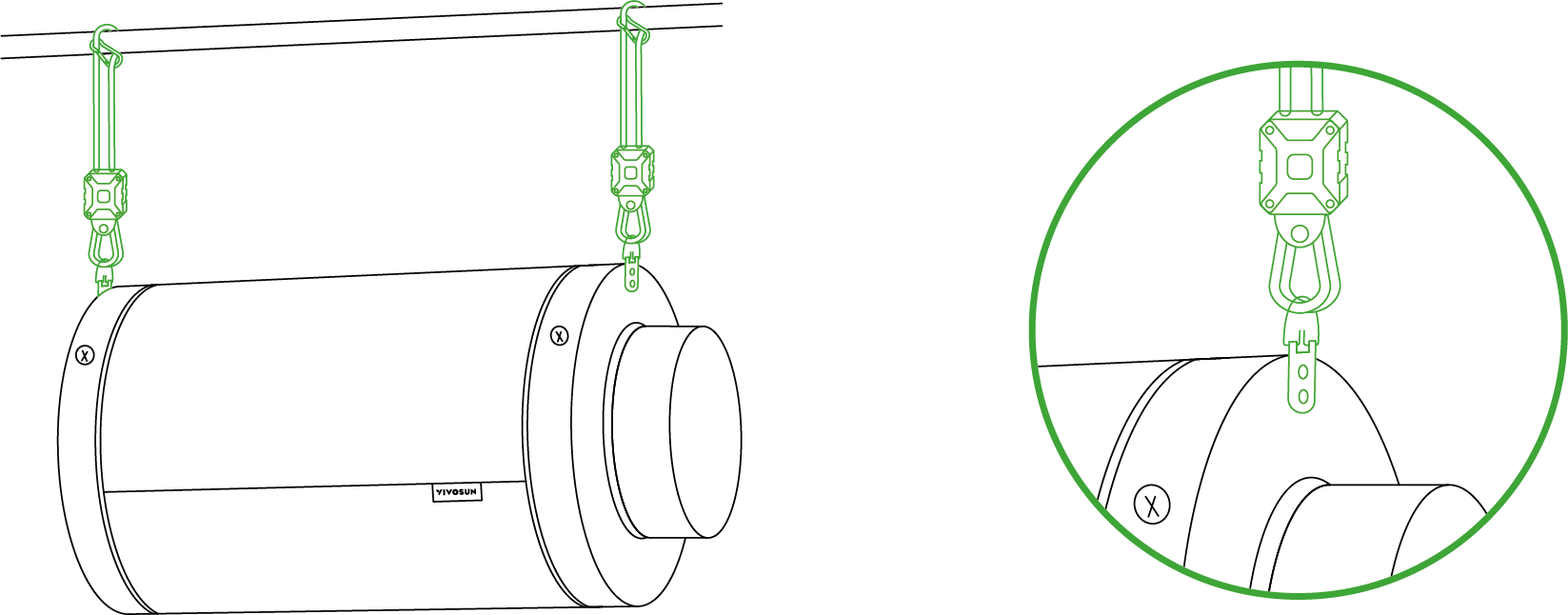

PASSO 2

Collegare il filtro a un ventilatore a condotto in linea o a un condotto a propria scelta.

cb4a543b024f16a751ba898e658bb120

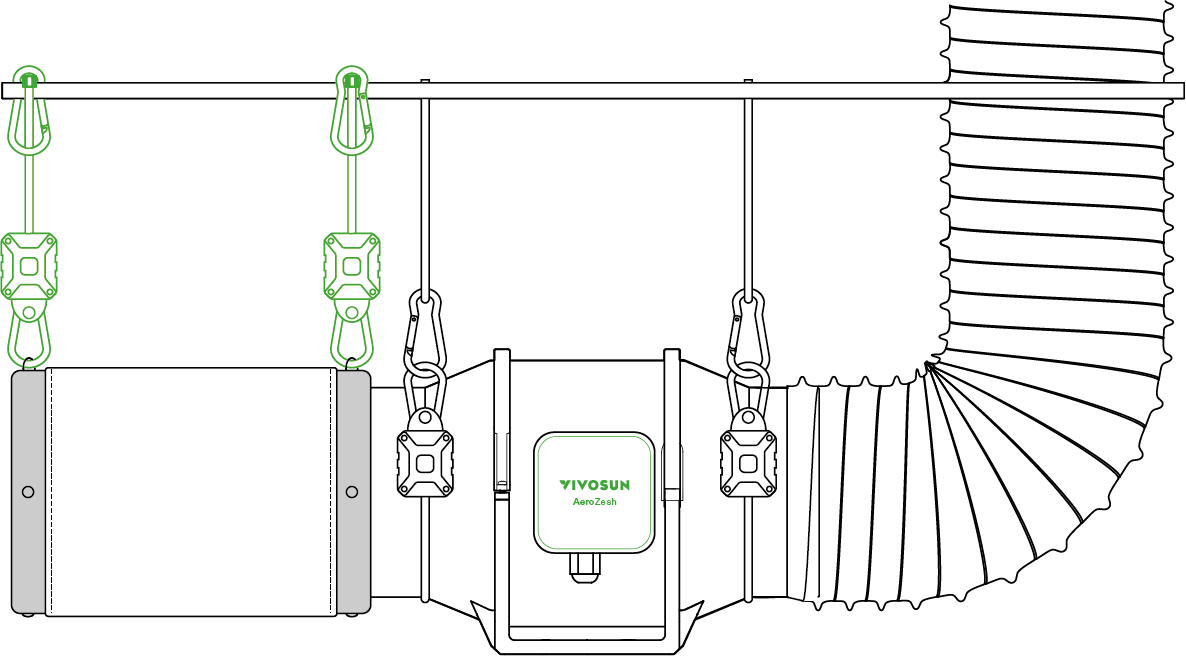

PASSO 3

Collegare il filtro a un ventilatore a condotto in linea o a un condotto a propria scelta.

98b2c8dff72359827e2b1af110bd29c6

CONFIGURAZIONE DI VENTILAZIONE

OPZIONE 1

Posizionare il ventilatore e il filtro all’interno della tenda. Il filtro deve essere collegato direttamente all’estremità di aspirazione del ventilatore a condotto.

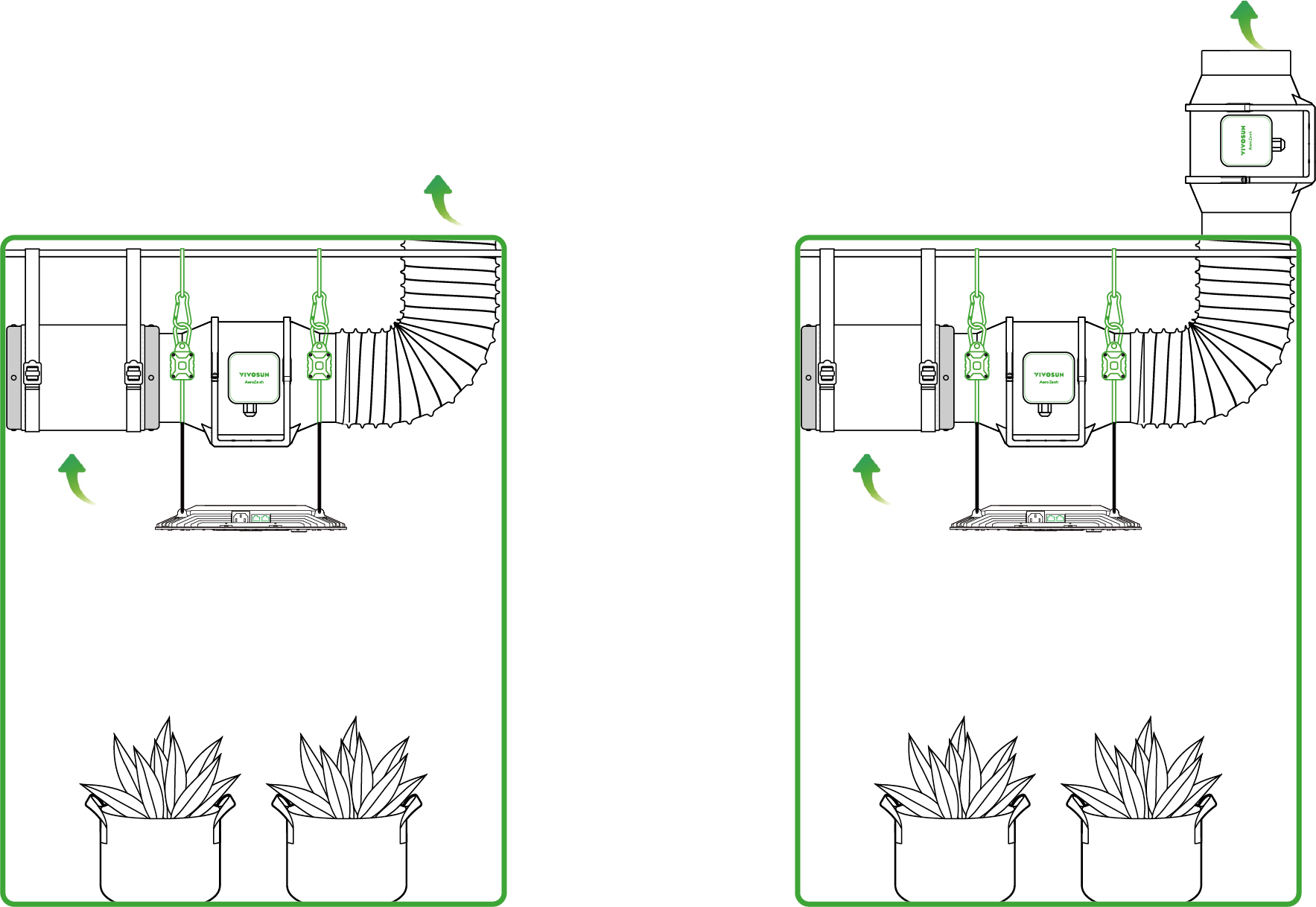

OPZIONE 2

Posizionare il ventilatore a condotto all’esterno della tenda e il filtro all’interno della tenda. Il filtro deve essere collegato all’estremità di aspirazione del ventilatore a condotto attraverso il condotto.

68696f3c3897cd86ca1da05f667dedc3

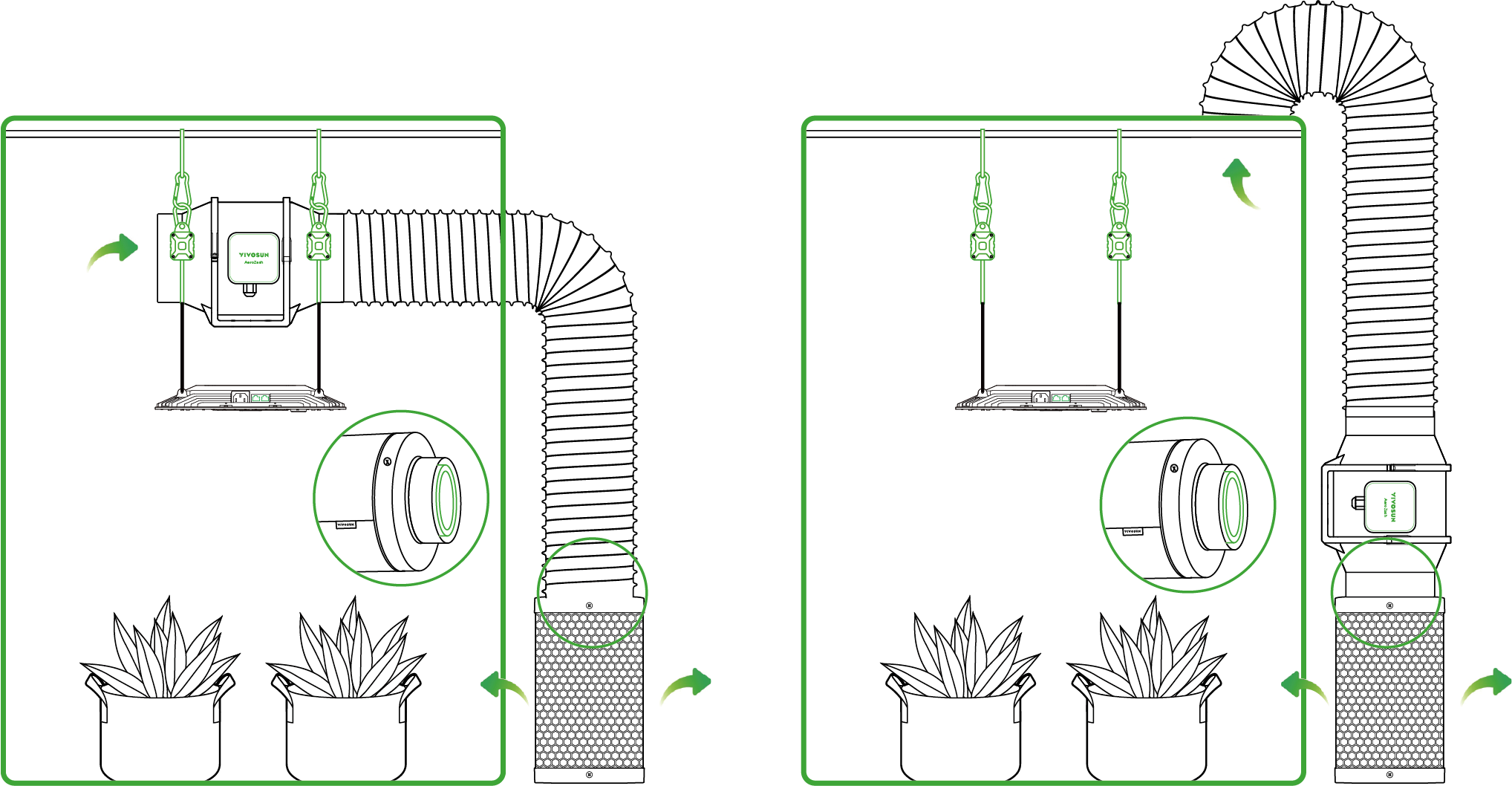

OPZIONE 3

Posizionare il ventilatore a condotto all’interno della tenda e il filtro all’esterno della tenda. Il filtro deve essere collegato all’estremità di scarico del ventilatore a condotto attraverso il condotto. Posizionare il prefiltro all’interno del filtro per aumentarne la durata.

OPZIONE 4

Posizionare il ventilatore e il filtro all’esterno della tenda per risparmiare più spazio per la coltivazione. Il filtro deve essere collegato direttamente all’estremità di scarico del ventilatore a condotto. Posizionare il prefiltro all’interno del filtro per aumentare la durata.

4312c6ac00418910f09de7db4bcb84e1

MANUTENZIONE

Si consiglia un’adeguata manutenzione regolare. Assicurarsi di spegnere l’alimentazione e scollegare il ventilatore a condotto collegato prima di ogni manutenzione. Raccomandiamo di sostituire l’intero filtro a carbonio ogni 6 mesi di utilizzo.

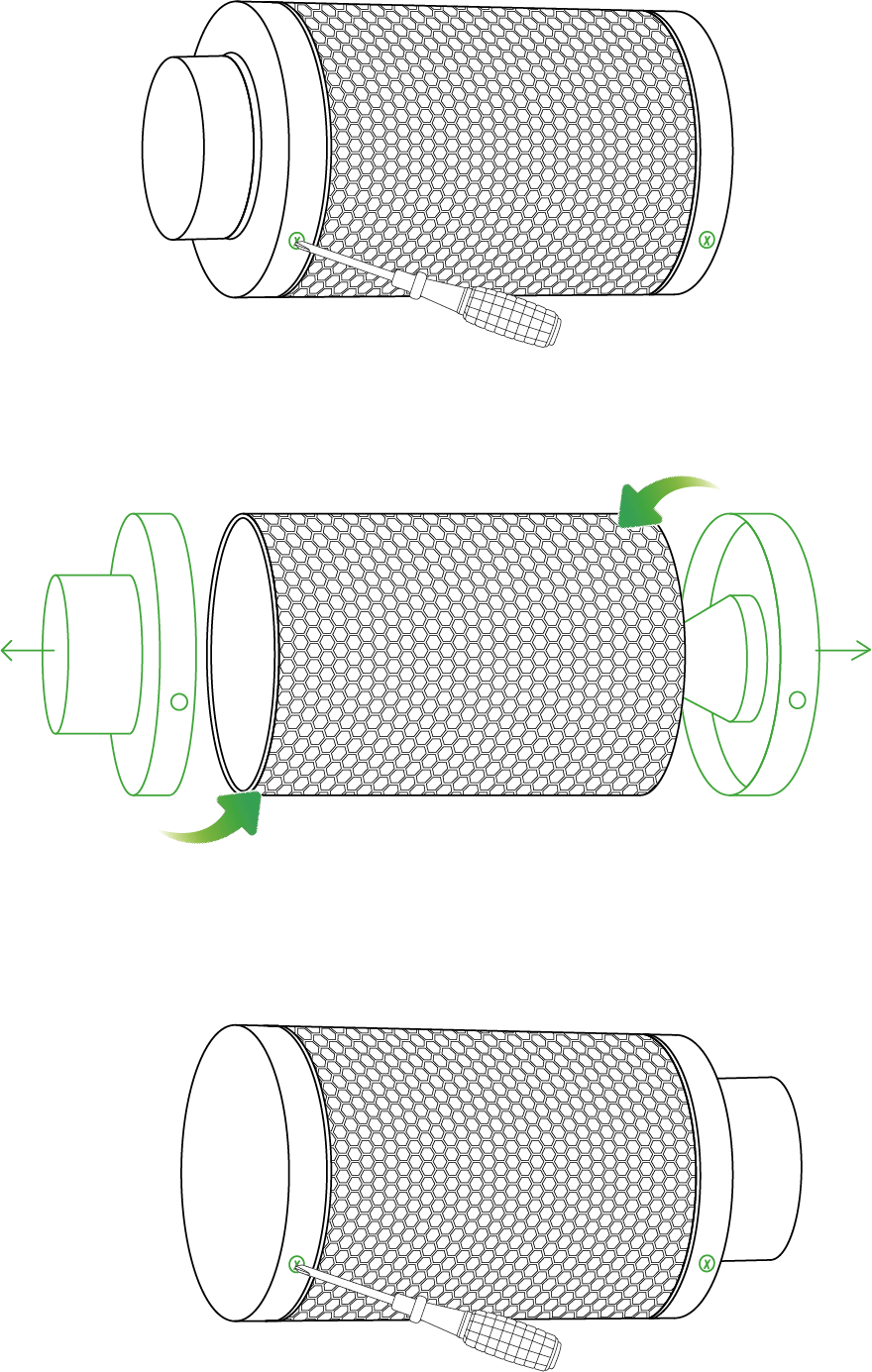

CAMBIO DELLE BRIDAGE

Raccomandiamo di cambiare le brida in modo da sfruttare tutto il letto di carbonio e aumentare la durata. Rimuovere le viti dalle brida e scollegarle dal filtro. Cambiare le brida e riattaccarle al filtro.

a80ff50b22f2c67213aeff0cd67226cf

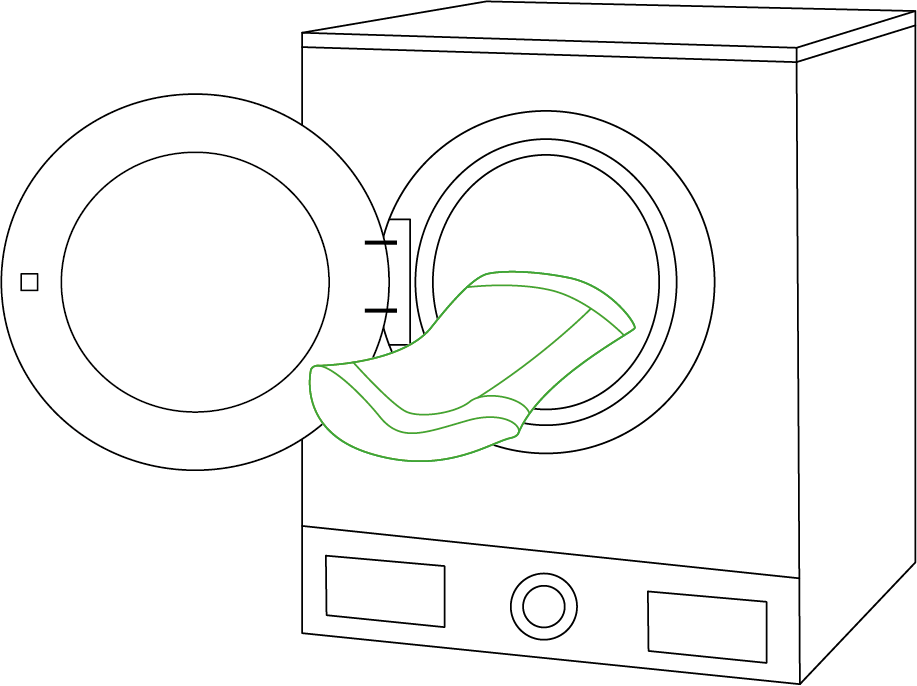

Utilizzare acqua per lavare regolarmente il tessuto del prefiltro riutilizzabile per rimuovere la polvere e prolungare la vita del filtro. Non lavare il filtro a carbonio; se si bagna, può rovinare il carbonio.

e35064ee75d6c58d48179687637d1a54

GARANZIA

VIVOSUN fornisce una garanzia di 1 anno contro difetti di fabbricazione su tutti i filtri a carbonio acquistati direttamente da noi o tramite i nostri rivenditori autorizzati. Questa politica serve come il nostro impegno a trattare rapidamente eventuali difetti di fabbricazione o rotture premature che possono verificarsi durante l’uso normale dei nostri prodotti.

La nostra garanzia copre la sostituzione o il rimborso di acquisti che presentano difetti di materiale entro un anno dalla data di acquisto originale. In tali casi, i clienti possono contattarci per avviare il processo di reclamo. Avremo bisogno di una prova di acquisto per verificare l’idoneità alla copertura.

Questa politica non si applica a prodotti che sono stati maltrattati, danneggiati o intenzionalmente danneggiati. Non copre nemmeno l’usura normale o difetti cosmetici come graffi minori.

I clienti possono essere certi che i nostri prodotti siano sottoposti a rigorosi processi di prova di qualità. Questa garanzia di 1 anno riflette la nostra fiducia nella durevolezza dei nostri prodotti in condizioni di utilizzo normale.

Se si riscontrano difetti in un prodotto, invitiamo i clienti a contattarci immediatamente. La vostra soddisfazione è la nostra priorità, e ci impegniamo a risolvere qualsiasi problema in modo professionale e tempestivo.
